Устройство и принцип работы аксиально - поршневого насоса и гидродвигателя

Гидравлические устройства, которые уже давно вошли во всевозможные области человеческой деятельности, не перестают быть актуальными и в наши дни. Гидронасосы и гидромоторы используют во многих механизмах, где требуются значительные усилия.

Аксиально-поршневые механизмы отличаются небольшими габаритами и незначительным весом. Возможно быстрое регулирование частоты вращения, так как используются рабочие органы маленьких радиальных размеров, а значит, с небольшой инерцией.

Преимуществами таких насосов и двигателей является способность функционировать при высоком давлении и большой частоте вращения, допускается изменение объема.

Гидравлические машины работают при давлении до 40 мегапаскалей, а у радиально-плунжерных механизмов такой показатель равен 35 мегапаскалей. Недостатками является высокая стоимость, сложность конструкции, не достаточная надежность, следовательно относительно частый ремонт гидронасосов этого типа, а также существенное пульсирование расхода.

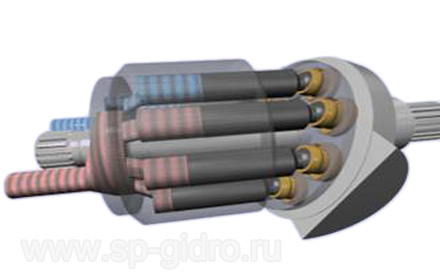

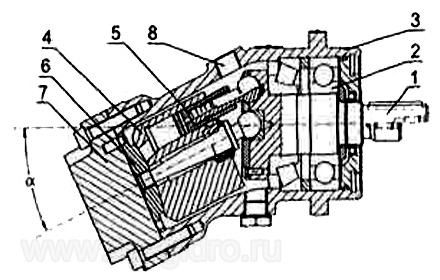

Аксиально-поршневой агрегат представляет собой цилиндры с поршнями, шатуны, упорный диск, вал и распределительное устройство. При его работе поршни не только вращаются, но и передвигаются вдоль оси цилиндрического блока, делая возвратно-поступательные движения. В зависимости от особенностей конструкции у гидромашин может быть наклонный блок цилиндров или диск.

Поршневые насосы оборудуют двойным не силовым карданом, поэтому достигается максимальная синхронность движения ведомого и основного валов, а кардан полностью разгружается.

Для агрегатов с точечным прикосновением поршней наклонного диска присуще значительное упрощение конструкции, что становится возможным благодаря отсутствию карданных валов и шатунов. Для включения гидронасоса поршни принудительно выдвигают из цилиндров и прижимают к наклонному диску. С этой целью используют пружины, которые расположены непосредственно в цилиндрах.

Бескарданные поршневые машины представляют собой соединение блока цилиндров с основным валом при помощи шатунов и шайбы. Преимуществом такого типа насоса является простота производства, надежность в эксплуатации и небольшие размеры блока из цилиндров.

Сегодня гидромашины аксиально-поршневого типа стали очень распространенным видом гидравлических устройств, которые используют в роли двигателей и насосов. Их применяют в гидросистемах одноковшовых экскаваторов, в конструкциях привода некоторых моделей бульдозеров, где в управлении используют принцип джойстика. Так же такое оборудование используют в конструировании гидроприводов катков, всевозможных станков и техники для авиации.
