Руководство по монтажу и настройке пластинчатого насоса Rexroth серии PVC

Установка и монтаж гидронасоса Rexroth

При монтаже насоса и двигателя, необходимо обеспечить соосность валов насоса и приводного двигателя в пределах 0,003 T.I.R. Оптимальными для насосов Rexroth являются разрезные муфты с эластичным элементом. Приводы типа торсионов или цепных соединений не рекомендуются. Случаи применения ременных передач необходимо согласовывать с производителем насоса Rexroth. Во избежание осевых и радиальных нагрузок на вал насоса не устанавливать муфту жестко на вал. Допускается свободная, легкая посадка муфты на вал насоса и вал приводного двигателя. Чтобы предотвратить осевую нагрузку, между торцами вала насоса и вала двигателя должно быть расстояние 1/2 дюйма.

Бак и трубопроводы

Гидронасос должен быть установлен так, чтобы всасывающий трубопровод имел минимальное количество колен или арматуры. Всасывания насоса должна быть не менее диаметра 1-дюймовые трубы. Для любой системы и комбинации трубопроводов, вакуум на входе насоса не должен превышать 7 дюймов ртутного столба (или 5 "рт. для пожароустойчивых жидкостей). Трубопроводы должны вестись армированными шлангами или металлическими бесшовными трубами, очищенными от грязи и накипи. Не использовать оцинкованные или другие трубы, которая имеет тенденцию отслаиваться.

Все гидролинии слива должны располагаться на 2 " ниже минимального уровня масла в баке и должны быть отделены от области всасывания насоса с помощью перегородки. Здесь же должны быть установлены 10-микронные фильтры возвратной линии.

Дренажная гидролиния насоса должна быть подключена непосредственно к баку. Давление слива должно не превышать 10 фунтов на квадратный дюйм, повышенное давление в дренажной линии приведет утечкам рабочей жидкости через уплотнение вала насоса. Рекомендуется, чтобы дренаж насоса выполнялся отдельными 3/8 " трубами.

Ввод в эксплуатацию

Следующие инструкции применяются для начального запуска гидравлического насос после монтажа или ремонта гидронасоса.

1. Проверить маркировку и номер модели оборотов в минуту. Направление вращения указано стрелкой на насосе литья.
2. Линии всасывания насоса должна опускаться ниже самой низкой точке уровня масла, но не менее чем на два дюйма выше дна бака.
3. Валы насоса и приводного двигателя должны иметь несоосность в пределах 0,003 дюймов. (Требования см. выше).
4. Подсоедините дренажные отверстия насоса к баку (или теплообменнику, если насос будет нагружаться в течение длительных периодов времени работы), с использованием трубопроводов нужного сечения. При подключении к теплообменник, в линию дренажа должен быть встроет предохранительный клапан с давлением настройки 8 фунтов на квадратный дюйм параллельно теплообменнику. Никаких других устройств и разветвлений линия дренажа иметь не должна и через фильтр соединена с баком.
5. Поверните насос и двигатель вручную, чтобы проверить свободное вращение.
6. Открыть технологический вентиль, соединяющий выход гидронасоса с баком, или подключить линию выхода насоса непосредственно в бак. Включить-выключить двигатель несколько раз (по две-три секунды), пока насос заполняется. Проверить направление вращения вала насоса. Внимание- неправильное направление вращения вала приведет к серьезной поломке и последующему дорогостоящему ремонту гидронасоса Rexroth.
7. После того, как насос был заполнен, запустить его в течение нескольких минут на низком давлении с открытым сливом в бак. Это позволит удалить воздух из гидросистемы. 8. Во время прогоночной работы не трогать регулировки гидронасоса.
8. После удаления воздуха из системы, технологический вентиль закрыть и можно регулировать давление насоса. 10. При необходимости, также можно выставить регулятор мощности на нужную величину.
9. Если возникает необходимость в замене насосов на новый или ремонт насоса, всасывающий трубопровод и бак должны быть сняты и тщательно очищены. Кроме того, всасывающий трубопровод от бака к насосу следует промыть внутри и снаружи, чтобы удалить любые загрязнения. Куски металла из поврежденного насоса могут попасть в эту линию. Если они не будут удалены, они будут втянуты в отремонтированный насос и повредят его. Пуск блока производить с помощью соответствующих запуска насоса процедур как уже отмечалось ранее.

ВНИМАНИЕ: Если насос имеет регулятор давления и регулятор объема, сначала выставляется регулятор давления с фиксированным небольшим объемом. Далее регулируется объем при небольшом рабочем давлении гидронасоса.

Настройка гидронасоса

Все пластинчатые гидронасосы Rexroth серии PVC с разгрузкой по давлению должны быть скорректированы до необходимого давления в системе после установки и запуска. Винт для регулирования давления находится на торце компенсаторной камеры. Регулировочный винт имеет правую резьбу; вращение винта по часовой стрелке увеличится давление, вращение против часовой стрелки позволит снизить давление. Манометр расположен на насосе должны быть использованы при создании корректировки, чтобы обеспечить параметры давления, не превышающих пределов, указанных для конкретного насоса или максимальное давление в системе. Все настройки давления проводить при закрытой нагнетательной гидролинии, то есть с выход с насоса заглушен. Затем проверьте давление во всем диапазоне расхода насоса.

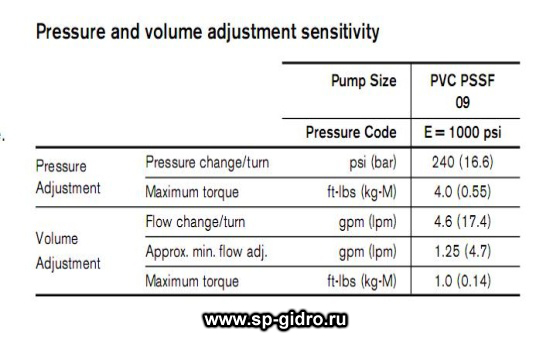

Значения регулировки давления и рабочего объема пластинчатого гидронасоса Rexroth

Настройка регулятора расхода Rexroth

Регулятор расхода настраивают при минимальном давлении насоса. Регулировочный винт имеет правую резьбу, вращение винта по часовой стрелке уменьшает расход, повернув винт против часовой стрелки- расход увеличивается. Гидронасосы Rexroth серии PVC устанавливаются на максимальный номинальный объем на заводе, если иное не согласовано дополнительно. Остановить регулировку на оборот винта, когда давление начинает падать.
