Ремонт гидронасоса Rexroth серии PVC

Порядок разборки гидронасоса Rexroth для ремонта

ВНИМАНИЕ: Отключите и заблокируйте всё питание перед разборкой насоса или ремонтом.

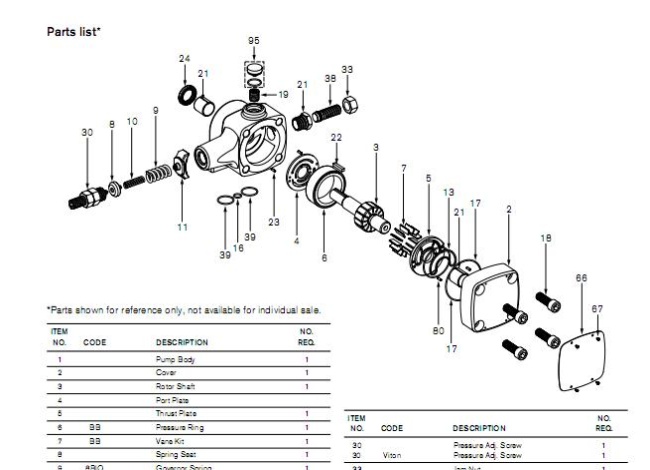

1. Выньте шпонку (22) из паза вала гидронасоса.
2. Снимите 4 болта крышки насоса и сдвиньте крышку. Слейте масло из корпуса гидронасоса.
3. Снимите крышку, необходимо соблюдать осторожность, чтобы не повредить подшипник с конца вала при снятой крышке.
4. Упорную пластину (5) вынимайте вместе с крышкой, чтобы не согнуть штифты.
5. Выньте лопасти (7) из ротора плоскогубцами с длинным носом или пинцетом. В каждом пазу ротора находится по одной лопасти, 13 лопастей всего.
6. Снимите вал ротора (3). Убедитесь, что шпонка (22) была удалена из паза, так чтобы не повредить манжету вала уплотнения вала при снятии.
7. Поверните винт регулировки давления (30) против часовой стрелки до полного ослабления.
8. Снимите кольцо кулачка (6), центральную пружину (9), фиксатор, и дополнительную пружину (10).
9. Для снятия уплотнение вала (24) необходимо вытолкнуть его со стороны внутренней части корпуса насоса. Необходимо быть осторожным, чтобы не повредить подшипник скольжения в корпусе, в то время как уплотнение вала удаляется. Рекомендуется, чтобы уплотнений вала были заменены всякий раз, когда насос разобран для техническое обслуживание. Уплотнения при ремонте насоса не должны быть использованы повторно, как только они были сняты.
10.Подшипник (21), насоса посажен с прессовой посадкой. Если они должны быть заменены, они могут быть удалены по этому времени. Подшипника из корпуса удаляется путем нажатия со стороны передней крышки. Стопорное кольцо необходимо снимать съемником. В процессе ремонта гидронасоса подшипники не должны быть использованы повторно, а подлежат замене.
11.Маловероятно, что дальнейшая разборка будет необходимо для выполнения ремонтных работ на насосе Rexroth.

Порядок осмотра и сборки пластинчатого насоса Rexroth

1. Детали должны быть очищены и проверены, чтобы определить какие детали имеют значительный износ, чтобы потребовать замены.
2. Проверьте все детали насоса на предмет вмятин или заусенец, а затем смажьте их чистым маслом перед повторной сборкой.
3 .Изношенные ротор и прижимные пластины не должны использоваться повторно, если поверхностный уплотняющий слой стерся. Если сами пластины изношены, возможен увеличенный зазор их установки, что приведет к перекосу и заклиниванию их в процессе работы после ремонта гидронасоса.

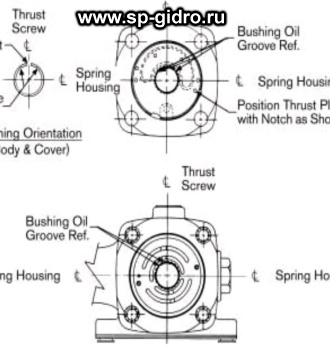

4. Установите новые подшипники в корпусе и крышке. Подшипники скольжения должны быть смазаны, перед их запрессовкой в отверстия. Необходимо соблюдать осторожность, чтобы при ремонте гидронасоса ориентировать разгрузочные канавки на подшипнике, как показано на рисунке справа.
5. После установки подшипников, убедитесь, что вал проворачивается плавно, без закусываний, если вал вращается тяжело, подшипники должны быть заменены. Перед установкой новых подшипников осмотрите посадочные отверстия на наличие вмятин или заусенец.
6. Установите пружины, кольца регулятора.
7. Сборка лопастей с скошенным краем против кулачкового кольца.
8. Вставьте квадратные уплотнительные кольца в канавки в задней части упорной пластины. Мягкие резиновые уплотнительные кольца вставляются первыми, затем жесткие уплотнительные кольца сверху них. Протяните большое мягкое уплотнительное кольцо незначительно. Таким образом, оно уплотняет наружный диаметр полости. Нанести чистое масло или литол на заднюю пластину, прежде чем ставить ее на штифты в крышку, это облегчает установку при ремонте.
9. Перед установкой крышки в корпус насоса, проверьте, чтобы убедиться, что отверстие в порту пластины совпадает с отверстием в корпусе подшипника. Если отверстия не совпадают, разверните пластину на штифтах на 180 градусов.
10.Вставьте заднюю крышку в корпус. Болты затягивать, одновременно поворачивая вал и контролируя усилия поворота.
11.Окончательно затяните болты крепления крышки до 50 кг. / Фут. ± 10 кг. / Фут. Вал насоса следует провернуть вручную, когда сборка будет завершена.
12.Смажьте литолом уплотнения и нажмите их в корпус насоса на глубину, как показано на рисунке. Обратите внимание на ориентацию лицевой стороны манжеты.
13.Отрегулируйте винт регулировки давления гидронасоса, пока он не коснется пружины и затем дать ему еще один поворот по часовой стрелке.
14.Переверните насос. Залейте 200 грамм гидравлической жидкости во впускной порт, медленно вращая вал в направлении, указанном стрелкой на корпусе гидронасоса.
15.Теперь насос Rexroth готов к тестированию. Обратитесь к лицевой стороне данного руководства для запуска процедуры.

Примечание: пластинчатый гидронасос Rexroth, который был разобран для осмотра компонентов, ремонта или по любой другой причине не подлежит гарантийной замене.
