Регулирование гидравлической приставки LEXION 600

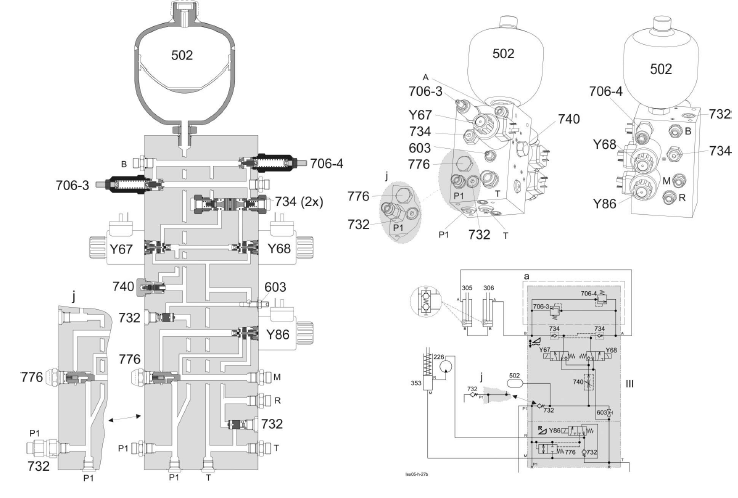

Реверсирование приставки при наличии АВТОКОНТУРА LEXION 600-510

Описание функций:

Функция нейтрального положения

Усилие пружины вытесняет масло из реверсивного цилиндра (353) в бак через соединение М-Т в электромагнитном клапане (Y86). Вывод (P1) при этом закрыт. Функция реверсирования Одновременно включаются электромагнитный клапан (Y86) и клапан блокировки циркуляции (Y77). При этом в электромагнитном клапане (Y86) закрывается обратная линия к баку и через дроссельное отверстие (D) создается соединение от (Р) к выводу потребителя M. При включении электромагнитного клапана реверсирования приставки (Y86) благодаря дроссельному отверстию (D) создается перепад давлений на разгрузочном клапане реверсирования (776), который ведет к открытию клапана (776). Засечка внутри главного поршня разгрузочного клапана реверсирования (776) обеспечивает мягкое включение процесса реверсирования. Шток реверсивного цилиндра (353) при этом выходит и подводит гидравлический двигатель (226) к приводному зубчатому колесу. Непосредственно перед конечным положением открывается поток масла к гидравлический двигатель (226), благодаря чему зубья надежно вводятся в зацепление. Обратный клапан (732) предотвращает запуск гидравлический двигатель (226) при наличии пиков давления в обратной линии.

Реверсирование. При включении электромагнитного клапана (Y86) шток реверсивного цилиндра (353) выходит и подводит гидравлический двигатель (226) к приводному зубчатому колесу. Перед конечным положением открывается поток масла от реверсивного цилиндра (353) к гидравлический двигатель (226). Этим обеспечивается надежное зацепление зубчатых колес для процесса реверсирования. Обратный клапан (732) предотвращает запуск гидравлического двигателя (226) при наличии пиков давления в обратной линии. Настройка путем регулировки эксцентриковой втулки на реверсивном цилиндре (353) настраивается положение реверсивного устройства относительно приводного вала наклонной камеры. Посредством регулировочного винта (Е) настраивается ход поршня. При введенном реверсивном устройстве между регулировочным винтом (E) и упором должен иметься зазор 0,5 мм, после чего регулировочный винт (E) следует законтрить

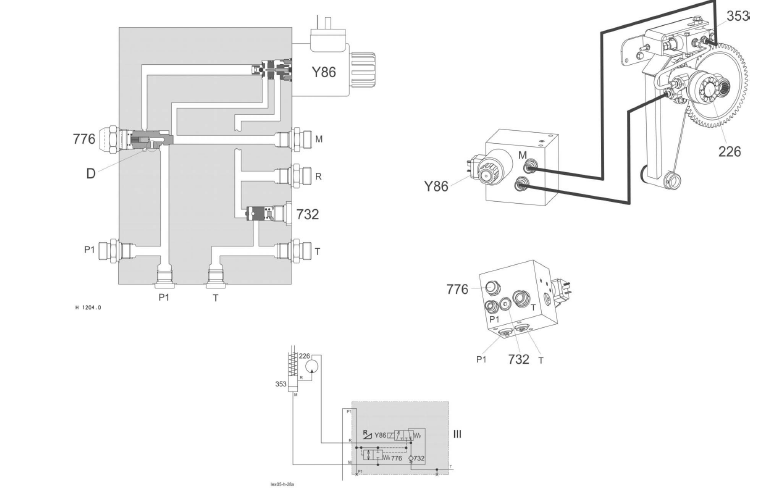

Реверсирование приставки без АВТОКОНТУРА

Электромагнитный 3/2-распределитель (управляемый)

Описание функций:

Функция нейтрального положения

Усилие пружины вытесняет масло из реверсивного цилиндра (353) в бак через соединение М-Т в электромагнитном клапане (Y86). Вывод P при этом закрыт. Функция реверсирования Одновременно включаются электромагнитный клапан (Y86) и клапан блокировки циркуляции (Y77). При этом в электромагнитном клапане (Y86) закрывается обратная линия к баку и через дроссельное отверстие (D) создается соединение от (Р) к выводу потребителя M. При включении электромагнитного клапана реверсирования приставки (Y86) благодаря дроссельному отверстию (D) создается перепад давлений на разгрузочном клапане реверсирования (776), который ведет к открытию клапана (776). Засечка внутри главного поршня разгрузочного клапана реверсирования (776) обеспечивает мягкое включение процесса реверсирования. Шток реверсивного цилиндра (353) при этом выходит и подводит гидравлический двигатель (226) к приводному зубчатому колесу. Непосредственно перед конечным положением открывается поток масла к гидравлическому двигателю (226), благодаря чему зубья надежно вводятся в зацепление. Обратный клапан (732) предотвращает запуск гидравлического двигателя (226) при наличии пиков давления в обратной линии.

Реверсирование. При включении электромагнитного клапана (Y86) шток реверсивного цилиндра (353) выходит и подводит гидравлический двигатель (226) к приводному зубчатому колесу. Перед конечным положением открывается поток масла от реверсивного цилиндра (353) к гидравлическому двигателю (226), так что зубья надежно вводятся в зацепление. Обратный клапан (732) предотвращает запуск гидравлического двигателя (226) при наличии пиков давления в обратной линии. Настройка Путем регулировки эксцентриковой втулки на реверсивном цилиндре (353) настраивается положение реверсивного устройства относительно приводного вала наклонной камеры. Посредством регулировочного винта (Е) настраивается ход поршня. При введенном реверсивном устройстве между регулировочным винтом (E) и упором должен иметься зазор 0,5

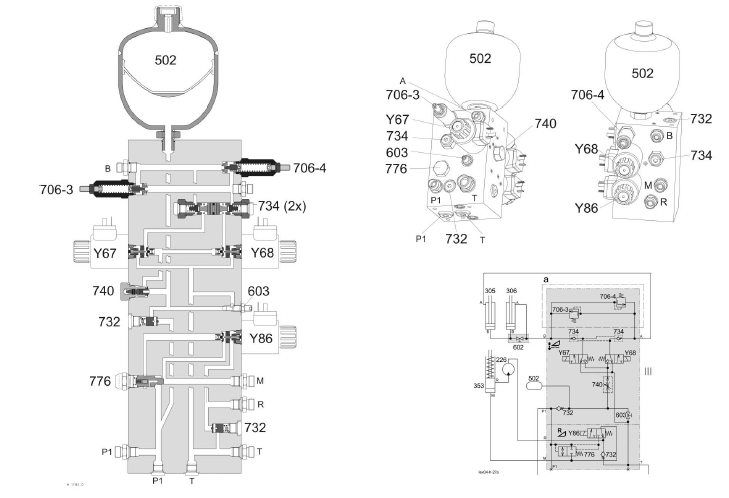

Поперечное регулирование приставки АВТОКОНТУР (CAC).

При включении жатки модуль автоконтура Claas CAC (A8) включает клапан блокировки циркуляции примерно на 1 секунду. Вследствие кратковременного подъема давления в системе, вызванного этим, производится предварительное напряжение гидроаккумулятора (502) через обратный клапан (732). Модуль CAC дополнительно включает клапан блокировки циркуляции, если общее время включения обоих электромагнитных клапанов (Y67/Y68) превышает 10 секунд, для повторной предварительной зарядки гидроаккумулятора (502). Давление в этой закрытой системе подведено, таким образом, к шарикам в клапанных вставках электромагнитных клапанов (Y67/Y68). Клапан регулирования потока (740) при этом служит для создания постоянного объемного потока, с целью обеспечения равномерного движения регулирования жатки при различных давлениях.

В соответствии с требующимся направлением поворота приставки модуль CAC включает один из электромагнитных клапанов (Y67/Y68). Соответствующий управляющий золотник открывает шарик в клапанной вставке и закрывает обратную линию в бак. Поднимающееся давление действует на поршень (К) и при этом открывает обратный клапан (734) на выводе А или В. Обратная линия регулировочного цилиндра при этом через клапанную вставку не включенного электромагнитного клапана (Y67/Y68) соединяется с баком. Далее поднимающееся давление открывает обратный клапан (734) на противоположном выводе. Соответствующий гидравлический цилиндр вводится, в то время как другой гидравлический цилиндр при этом пропорционально выводится.

Описание функций:

Выпустить воздух из гидравлического цилиндра

1. Снять приставку LEXION 600
2. Открыть запорный клапан (602)
3. Нажимать на перекидной выключатель поперечного регулирования вправо, пока не выйдут штоки обоих гидроцилиндров (305/306).
4. Приоткрыть продувочный винт E на обоих гидравлических цилиндрах.
5. Повторно кратковременно воздействовать на перекидной выключатель поперечного регулирования, пока масло не начнет выходить возле продувочного винта (E) без пузырьков.
6. После выхода воздуха закрыть продувочные винты (Е).
7. Воздействовать на перекидной выключатель поперечного регулирования в противоположном направлении, пока полностью не войдет шток левого цилиндра (306).
8. Закрыть запорный клапан (602).
9. При помощи перекидного выключателя поперечного регулирования несколько раз попеременно ввести и вывести штоки цилиндров (305/306).

Синхронизация

1. Снять приставку гидроцилиндров
2. Открыть запорный клапан (602) (на жатках и устройствах Conspeed)
3. Нажимать на перекидной выключатель поперечного регулирования вправо, пока не выйдут штоки обоих гидроцилиндров (305/306).
4. Воздействовать на перекидной выключатель поперечного регулирования в другом направлении, чтобы шток правого цилиндра (305) полностью вошел.
5. Закрыть запорный клапан (602) посредством перекидного выключателя поперечного регулирования установить штоки обоих гидроцилиндров (305/306) в среднем положении.

Опустить гидроцилиндр

1. Подвесить приставку (на устройстве Multimaster)
2. Нажимать на перекидной выключатель поперечного регулирования, чтобы вышел правый гидравлический цилиндр (305) и при этом провернул приставку влево.
3. Открыть запорный клапан (602).
4. Нажимать на перекидной выключатель поперечного регулирования в противоположном направлении, чтобы правый гидравлический цилиндр (305) вошел.
5. Закрыть запорный клапан (602).

АВТОКОНТУР (CAC). Поперечное регулирование приставки.

АВТОКОНТУР (CAC). При включении жатки модуль автоконтура Claas CAC (A8) включает клапан блокировки циркуляции примерно на 1 секунду. Вследствие кратковременного подъема давления в системе, вызванного этим, производится предварительное напряжение гидроаккумулятора (502) через обратный клапан (732). Модуль CAC дополнительно включает клапан блокировки циркуляции, если общее время включения обоих электромагнитных клапанов (Y67/Y68) превышает 10 секунд, для повторной предварительной зарядки гидроаккумулятора (502). Давление в этой закрытой системе подведено, таким образом, к шарикам в клапанных вставках электромагнитных клапанов (Y67/Y68). Клапан регулирования потока (740) при этом служит для создания постоянного объемного потока, с целью обеспечения равномерного движения регулирования жатки при различных давлениях.

В соответствии с требующимся направлением поворота приставки модуль CAC включает один из электромагнитных клапанов (Y67/Y68). Соответствующий управляющий золотник открывает шарик в клапанной вставке и закрывает обратную линию в бак. Поднимающееся давление действует на поршень (К) и при этом открывает обратный клапан (734) на выводе А или В. Обратная линия регулировочного цилиндра при этом через клапанную вставку невключенного электромагнитного клапана (Y67/Y68) соединяется с баком. Далее поднимающееся давление открывает обратный клапан (734) на противоположном выводе. Соответствующий гидравлический цилиндр вводится, в то время как другой гидравлический цилиндр при этом пропорционально выводится.

Система CAC II На системе CAC II вместо пружины жатки используются гидроаккумуляторы. Количество гидроаккумуляторов зависит от веса приставки (для зерновых или початкоотделитель) и от конструктивных размеров поршневых штоков (см. ESIS).

Демпфирование приставки.

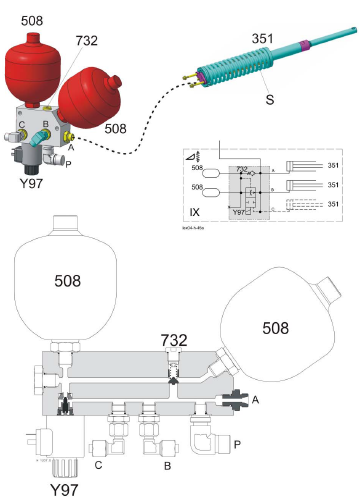

Демпфирование приставки - при цилиндрах приставки с пружиной.

Электромагнитный 2/2-распределитель.

Описание функций:

Демпфирование приставки на цилиндрах приставки с пружиной. Демпфирование приставки активировано при невключенной электромагнитной катушке (Y97) и пр включенных:

- молотильном аппарате
- жатке
- при верхних оборотах двигателя и
- достижении рабочего положения

Демпфирование жатки гидравлически блокируется электромагнитной катушкой (Y97). Только, таким образом, может обеспечиваться надежная работа автоконтурной системы Claas.

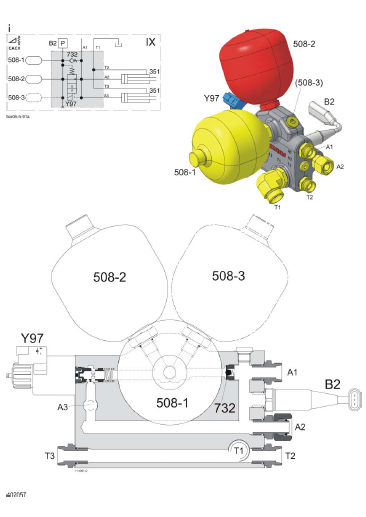

Демпфирование приставки - на цилиндрах приставки без пружины (CAC II).

Электромагнитный 3/2-распределитель

Демпфирование приставки на цилиндрах приставки без пружины (CAC II). Демпфирование приставки активировано без ограничений при невключенной электромагнитной катушке (Y97). Благодаря включению электромагнитной катушки демпфирования приставки (Y97) с управлением от модуля в гидравлический контур вводится встроенный дроссель, с целью стабилизации жатки. Только, таким образом, может обеспечиваться надежная работа автоконтурной системы Claas. Дроссель включается в зависимости от режима работы, положения жатки и установленной чувствительности.

Описание функций:

- ручные подъем /опускание

Параллельно к функции подъема / опускания приставки (Y85 / Y87) всегда включается электромагнитная катушка демпфирования приставки (Y97) – демпфированное дросселирование.

- ручное регулирование жатки

Максимальное демпфирование приставки активировано только выше рабочего положения (счетчик гектаров выключен) - электромагнитная катушка демпфирования приставки (Y97) не включена. Ниже рабочего положения (счетчика гектаров включен) производится дросселированное демпфирование - электромагнитная катушка демпфирования приставки (Y97) включена.

- регулирование высоты резания (CAC)

Электромагнитная катушка демпфирования приставки (Y97) включается или не включается в зависимости от положения жатки и установленной чувствительности системы CAC (граничная линия "a" в системе CEBIS). Если установленное заданное значение находится выше граничной линии (a), то подключается электромагнитная катушка демпфирования приставки (Y97) с целью стабилизации жатки. При заданных значениях ниже граничной линии (a) электромагнитная катушка демпфирования приставки (Y97) не включается. Благодаря этому полностью используется объем имеющихся гидроаккумуляторов.
