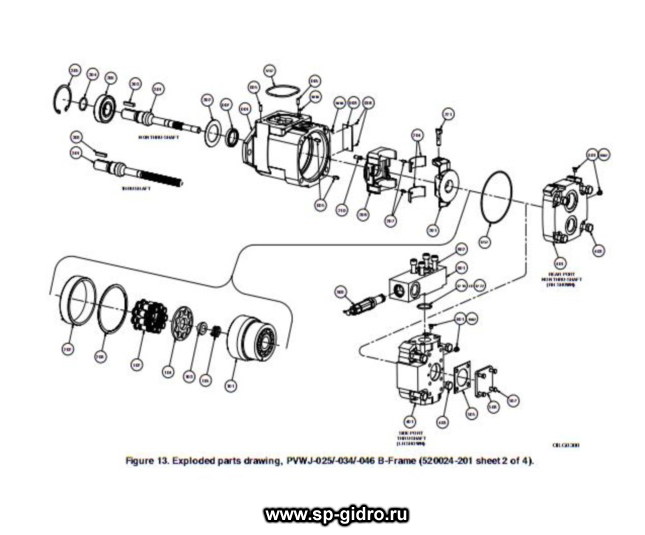

Инструкция по установке запуску насоса Oilgear тип "PVWJ"

Цель инструкции

Эти инструкции необходимы для установки, эксплуатации, технического обслуживания и устранения неисправностей насосов Oilgear типа "PVWJ". Ознакомиться с конструкцией, принципом работы и характеристиками Вашего насоса необходимо для правильной эксплуатации, сократить поломки насоса и увеличить срок службы насоса. Некоторые гидронасосы имеют модификации, не описанные в этом бюллетене, дальнейшие изменения могут быть сделаны без предварительного уведомления.

Необходимо прочитать и понять весь лист инструкций перед проведением ремонта или настройки вашего Oilgear изделия. Те, кто эксплуатируют и обслуживают данное оборудование должны быть тщательно подготовлены и знакомы с изделием. Если неправильно эксплуатировать и обслуживать оборудование - высока вероятность серьезной поломки гидронасоса.



Подготовка и установка

Монтаж

Насос вне бака - насос может быть установлен в любом положении. Но рекомендуются монтажные позиции с приводным валом на горизонтальной плоскости и дренажном порту с верхней стороны. Закрепите насос для жесткого монтажа на поверхность. Насос в баке - насос должен полностью погружен в рабочую жидкость. Уровень рабочей жидкости над насосом должен быть не менее 6 дюймов (152 мм) для облегчения всасывания. Трубопроводы и арматура для монтажа- обратитесь к справочной информации или закажите индивидуальную схему подключения насоса к системе. Скорость всасывания не должна превышать 1,5 м/с. Входной трубопровод должен быть свободным и иметь минимум арматуры. НЕ используйте входной фильтр. Каждая дренажная линия должна быть проведена отдельным трубопроводом, имеющим достаточное сечение и подведена непосредственно к баку ниже самой низкой точки уровня жидкости. Также необходимо установить вентили в сливных гидролиниях, что в случае проведения ремонта насоса позволит обойтись без слива жидкости из бака.

Питание

Мощность приводного двигателя должна рассчитываться исходя из необходимых давлений и расхода гидронасоса. Рекомендуемые мощности двигателей для конкретных случаев могут быть получены из Oilgear компании. Двигатели со стандартный низким пусковым моментом подходят для большинства применений. НЕ запускать или останавливать двигатель под нагрузкой если этот случай не согласован с Oilgear. ПРИВОД Проверьте направление вращения вала в соответствие с меткой на корпусе насоса. По часовой стрелке насосы должны управляться по часовой стрелке и против часовой стрелки насосы должны управляться против часовой стрелки.

Внимание - несоответствие вращения вала насоса указанному приведет к серьезной поломке и последующему капитальному ремонту гидронасоса. Используйте прямое соединение двигателя и насоса через приводную муфту. Установочные размеры в соответствии с инструкцией завода-изготовителя. Обратитесь к инструкциям производителя. Перекос вала насоса с валом двигателя должен не превышать 0,005 дюйма (0,13 мм) общий показатель (TIR) в любой плоскости.

Фильтрация

Храните жидкость в чистоте, чтобы обеспечить длительный срок службы вашей гидравлической системы. Обратитесь к рекомендациям Oilgear фильтрации (Рекомендации бюллетене 90007 и Oilgear, Руководство по оценке загрязнения Бюллетень 90004). Oilgear рекомендует использовать фильтр в напорной или сливной линии. Замените фильтрэлемент (ы), когда индикатор загрязненности фильтра показывает критическое состояния при нормальной температуре жидкости. Слейте масло и тщательно очистите корпус фильтра. Использовать сменный элемент (ы) с отношением Beta 10 (обычно соотношении 4 с гидравлическими маслами).

Охлаждение жидкости

Когда насос работает непрерывно при номинальном давлении или часто при пиковой нагрузке, вспомогательные системы охлаждении жидкости могут быть необходимы. Температура жидкости не должна превышать пределы, указанные в Рекомендации (ссылка Oilgear FluidБюллетень 90000). Воздушный сапун. На большинстве установок воздушный сапун установлен в верхней части бака. Это важно для обеспечения нормальных условий всасывания жидкости, чтобы сапун был достаточного размера, чтобы поток воздуха извне компенсировал уровень изменения жидкости в баке. Экран бака. Примерно раз в шесть месяцев его надо снять, промыть экран в растворителе и вытереть сухой чистой тряпкой и установить. Обратитесь к рекомендациям производителя.

Рекомендации по заполнению и запуску

1. Бак заполнить рабочей жидкостью через чистый фильтр (Beta 10 соотношении 4 или более). Бак заполнять не выше метки "высокий уровень".
2. Перекрыть дренажные трубопроводы и заполнить корпус насоса гидравлической жидкостью.
3. Поверните приводной вал несколько раз вручную с помощью гаечного ключа, убедитесь что вал гидронасоса вращается свободно.
4. Включите привод ON и OFF несколько раз прежде чем закрутить вал насоса на полную скорость. Система, как правило, заполняются путем нагнетания жидкости насосом.
5. Уровень жидкости в резервуаре должен понижаться. Остановите насос. Не допускайте, чтобы уровень жидкости выходил за рамки "низкого уровня". Если уровень достигает отметки «низкий уровень», добавить жидкость и повторить шаг. Удалите воздух из системы путем ослабления соединений или открытием клапана petcocksна в самой высокой точке в системе.
