Главный клапан приставки LEXION 600

Главный клапан с клапаном блокировки циркуляции, ограничение давления, подъем / опускание приставки

Обозначения:

614 Клапан регулирования потока 5 . 50 л/мин.
703 Клапан ограничения давления 180+15 бар
732 Обратный клапан (впускной клапан)
743 Управляющий клапан опускания приставки
Y77 Электромагнитный клапан блокировки циркуляции
Y85 Электромагнитный клапан подъема приставки
Y87 Электромагнитный клапан опускания приставки
A1 Гидравлический цилиндр подъема/опускания приставки
P1 Подключение гидронасоса рабочей гидравлики
P2 Параллельное подключение других распределителей к рабочей гидравлике
T Подключение бака
E Управляющий золотник
F Пружина сжатия
H Управляющий золотник подъема приставки
K Поршень быстрого опускания приставки
L Управляющий золотник опускания приставки
R Регулировочный золотник 5 . 50 л/мин
U Управляющий золотник клапана блокировки циркуляции
V Управляющий клапан

Описание функционирования гидросистемы:

Функция ограничения давления. Пружина в клапане ограничения давления (703) отрегулирована на системное давление 180+15 бар. Настройку давления можно корректировать, удаляя или добавляя компенсационные шайбы.

- Компенсационная шайба 0,5 мм соответствует давлению 10 бар
- Компенсационная шайба 1,2 мм соответствует давлению 23 бар

Указание:

Эти данные относятся к номинальному давлению 180 бар и могут отклоняться, в зависимости от системы. После каждого изменения настройки следует проверять системное давление.

Базовая настройка

Для обеспечения позиции управляющего золотника (Н) для функции «Медленный подъем приставки» размер от верхней кромки золотника (Н) до корпуса при снятом сердечнике катушки (Y85) должен составлять 4,3 мм. Позицию можно корректировать, удаляя или добавляя компенсационные шайбы над пружиной сжатия. Под управляющим золотником клапана блокировки циркуляции (U) находится более слабая пружина по сравнению с управляющим золотником (Н).
Для обеспечения функции «Опускание приставки» размер от верхней кромки золотника (L) до корпуса при снятом сердечнике катушки (Y87) должен составлять 4,5 мм. Положение можно корректировать, удаляя или добавляя компенсационные шайбы.

№ для заказа:

0,1 мм = 218 886.0
0,2 мм = 218 887.0

Скорость опускания приставки настраивается на клапане регулирования потока (614) таким образом, чтобы продолжительность опускания по всему диапазону составляла 5-6 сек.

Описание гидравлических функций:

Функция клапана блокировки циркуляции

Клапан блокировки циркуляции (Y77) блокирует циркулирующий объемный поток открытой гидравлической системы от Р к Т, если включается какая-либо функция рабочей гидравлики. Исключением при этом являются функции одностороннего действия, если потребитель разгружается в бак. В нейтральном положении клапан блокировки циркуляции (Y77) не включен, масло при этом течет через кольцевые каналы на управляющем золотнике (U) назад в бак. Давление циркуляции очень низкое, что обусловлено большим поперечным сечением каналов. Если требуется подъем давления для потребителя, то клапан блокировки циркуляции (Y77) включается клапаном- распределителем соответствующей функции. Управляющий золотник (U) при этом закрывает соединение от Р к Т, причем верхний кольцевой канал закрывается первым, с целью обеспечения плавного переключения. При максимальном системном давлении 180±15 бар открывается клапан ограничения давления (703) и производит разгрузку в бак.

Функция подъема приставки

- Для функции «Медленный подъем» на электромагнитный клапан (Y85) подается тактованное напряжение частотой 80 Гц с широтно- импульсной модуляцией около 50%. Одновременно на клапан блокировки циркуляции (Y77) подается постоянное напряжение 12 В. Благодаря этой импульсной схеме управляющий золотник (Н) перемещается лишь настолько, что масло вынуждено течь через дроссельный карман в золотнике и через нижний кольцевой канал. За дросселированный, таким образом, объемный поток направляется через обратный клапан (732) к выводу потребителя (А1) и медленно поднимает приставку. Остаточный объем масла через клапан ограничения давления (703) течет назад в бак.

- Для функции «Быстрый подъем» на распределитель (Y85) и на клапан блокировки циркуляции (Y77) подается постоянное напряжение 12 В. Управляющий золотник (Н) перемещается в конечное положение, так что масло течет через оба кольцевых канала управляющего золотника (Н). Весь объемный поток через обратный клапан (732) подается на вывод потребителя (А1) и быстро поднимает приставку.
Описание функций:

Функция опускания приставки

- Медленное опускание. Модуль автоконтура КЛААС подает на распределитель (Y87) напряжение частотой 80 Гц с широтно-импульсной модуляцией 45%. Это импульсное напряжение хотя и достаточно для открытия сферического седла в управляющем клапане (V), но усилие недостаточно для преодоления усилия пружины (F). Управляющий золотник (Е) при этом не в состоянии закрыть кольцевой канал к обратной линии. Вес приставки в выводе (А) вытесняет масло через сферическое седло и отверстия золотника (Е) в канал обратной линии к баку (Т). Объемный поток при этом дросселируется вследствие небольшого поперечного сечения на сферическом седле, благодаря чему приставка может опускаться только медленно.

- Быстрое опускание. На распределитель (Y87) подается постоянное напряжение 12 В. В управляющем клапане (V) открывается сферическое седло, а усилие пружины (F) преодолевается усилием электромагнита. Золотник (Е) закрывает кольцевой канал к обратной линии, вследствие чего давление от веса приставки действует на верхнюю сторону поршня (К) и открывает управляющий клапан (743). Масло теперь вытесняется приставкой через управляющий клапан (743) и регулировочный золотник (R) в обратную линию к баку. Скорость опускания приставки при этом в основном зависит от настройки клапана регулирования потока (614).

Клапан регулирования потока

Для функции "Быстрое опускание приставки" поток масла, вытесненный через вывод А, течет через дроссель в регулировочном золотнике клапана регулирования потока (614) к баку (Т). При этом перед регулировочным золотником создается давление подпора, вследствие чего он перемещается против регулировочной пружины и этим сужает канал обратной линии к баку (Т) в соответствии с давлением нагрузки. Если давление нагрузки на выводе А изменяется, то изменяется как объемный поток, так и давление нагрузки на регулировочный золотник, и, таким образом, поперечное сечение канала обратной линии.

Благодаря этой функции регулирования объемный поток и, таким образом, скорость опускания приставки, поддерживаются постоянным независимо от давления нагрузки. Скорость опускания приставки настраивается только путем предварительного сжатия регулировочной пружины на маховике.

Гидравлический цилиндр с пружиной

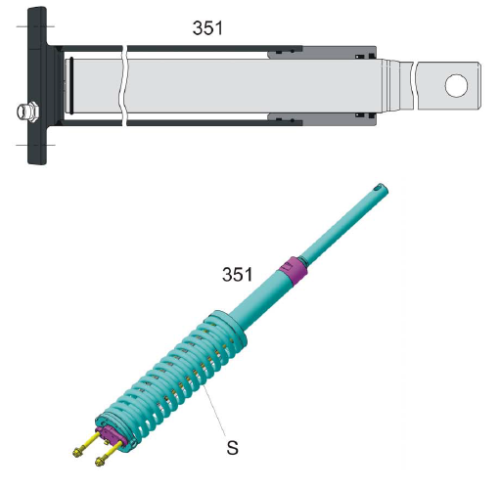

Обозначения:

351 Гидравлический цилиндр подъема / опускания приставки
508 Гидроаккумулятор демпфирования приставки .
при оснащении приставки цилиндрами с пружиной
при пассивном демпфировании приставки 0,6 л / 180 бар
при активном демпфировании приставки 0,75 л / 80 бар
732 Обратный клапан
IX Клапанный блок демпфирования приставки
Y97 Электромагнитный клапан демпфирования приставки , при оснащении приставки цилиндрами с пружиной
S Пружина жатки

Описание функций:

Демпфирование приставки на цилиндрах приставки с пружиной
Демпфирование приставки активировано при не включённой электромагнитной катушке (Y97).

При включенных:

- Молотильном аппарате
- Жатке
- при верхних оборотах двигателя и
- достижении рабочего положения

Демпфирование жатки гидравлически блокируется электромагнитной катушкой (Y97). Только таким образом может обеспечиваться надежная работа автоконтурной системы Claas.

Настройка пружины жатки. Для обеспечения безупречной работы системы АВТОКОНТУР или, соответственно, системы КОНТУР необходима правильная базовая настройка пружин жатки (S). Так как пружины жатки (S) являются опорой для цилиндров жатки и, таким образом, для самой жатки, то усилие пружины определяет опорное давление, оказываемое жаткой на грунт. При этом давление жатки на грунт при сжатой пружине не должно превышать 500 Н (около 50 кг).

- Жатка установлена
- Мотовило в среднем положении
- Опустить жатку на высоту около 100 мм над землей
- Предварительное напряжение пружин сжатия устанавливается посредством винтов с цилиндрической головкой (W)
- Расстояние (Y) между пластиной днища цилиндра и шайбой с гайкой: 5 . 10 мм
- Увеличить расстояние = ввернуть винт
- Уменьшить расстояние = вывернуть винт)

Гидравлические цилиндры без пружины

Обозначения:

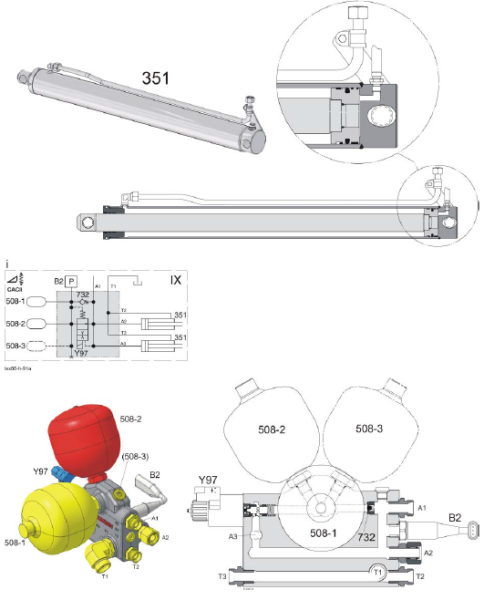

351 Гидравлический цилиндр подъема / опускания приставки
508-1 Гидроаккумулятор демпфирования приставки 0,75 л / 40 бар (при оснащении приставки цилиндрами без пружины)
508-2 Гидроаккумулятор демпфирования приставки 0,75 л / 60 бар (при оснащении приставки цилиндрами без пружины)
508-3 Гидроаккумулятор демпфирования приставки 0,75 л / 80 бар (при оснащении приставки цилиндрами без пружины)
732 Обратный клапан
B2 Сенсор опорного давления (при оснащении приставки цилиндрами без пружины)
I при оснащении приставки цилиндрами без пружины
Y97 Электромагнитный клапан демпфирования приставки
A Подключение потребителя
T Подключение бака
i при оснащении цилиндров приставки без пружины
IX Клапанный блок демпфирования приставки

Описание функций: 1/2

Гидравлический цилиндр подъема/опускания приставки (351) является цилиндром одностороннего действия. Для максимального снижения внутренних сил трения между поршнем и цилиндром используются специальные уплотнительные кольца. Утечки, возможно имеющиеся на стороне поршня, отводятся в бак. Система CAC II На системе CAC II пружина жатки (s) заменена на гидроаккумуляторы (508-1, 508-2 и 508-3). Количество гидроаккумуляторов зависит от веса приставки (приставка для зерновых или початкоотделитель) и зависит от конструктивных размеров поршневых штоков (см. ESIS).

Описание функций: 2/2

Демпфирование приставки активировано без ограничений при не включённой электромагнитной катушке (Y97).

Демпфирование приставки на цилиндрах приставки без пружины (CAC II) - (см. раздел 3-14)

Благодаря включению электромагнитной катушки демпфирования приставки (Y97) с управлением от модуля в гидравлический контур вводится встроенный дроссель, с целью стабилизации жатки. Только, таким образом, может обеспечиваться надежная работа авто контурной системы Claas. Дроссель включается в зависимости от режима работы, положения жатки и установленной чувствительности - ручные подъем / опускание. Параллельно к функции подъема / опускания приставки (Y85 / Y87 - см. эл. схему 20a) всегда включается электромагнитная катушка демпфирования приставки (Y97) – демпфированное дросселирование - ручное регулирование жатки. Максимальное демпфирование приставки активировано только выше рабочего положения (счетчик гектаров выключен) - электромагнитная катушка демпфирования приставки (Y97) не включена. Ниже рабочего положения (счетчика гектаров включен) производится дросселированное демпфирование - электромагнитная катушка демпфирования приставки (Y97) включена.

- Предварительный выбор высоты резания

Максимальное демпфирование приставки активировано только выше рабочего положения (счетчик гектаров выключен) - электромагнитная катушка демпфирования приставки (Y97) не включена. Ниже рабочего положения (счетчика гектаров включен) производится дросселированное демпфирование - электромагнитная катушка демпфирования приставки (Y97) включена.

- Регулирование высоты резания (CAC)

Электромагнитная катушка демпфирования приставки (Y97) включается или не включается в зависимости от положения жатки и установленной чувствительности системы CAC (граничная линия "a" в системе CEBIS). Если установленное заданное значение находится выше граничной линии (a), то подключается электромагнитная катушка демпфирования приставки (Y97) с целью стабилизации жатки. При заданных значениях ниже граничной линии (a) электромагнитная катушка демпфирования приставки (Y97) не включается. Благодаря этому полностью используется объем имеющихся гидроаккумуляторов.
