Инструкция по ремонту гидромотора Char-Lynn

Разборка гидромотора Char-Lynn.

Перед началом разборки тщательно очистить корпус гидромотора от грязи. Используйте жесткую щетку для удаления инородных материалов и мусора из наружных швов гидромотора. Проверьте вал и шлицы. Используйте наждачную бумагу №600 для удаления заусенцев и острых кромок, которые могут привести к повреждению уплотнения вала при разборке. Перед началом ремонта гидромотора слейте масло из корпуса.

1. Установите гидромотор в тиски выходным валом вниз. Гидромотор зажимайте за края монтажного фланца. Чрезмерное усилие зажатия вызовет деформацию корпуса. При зажатии используйте защитные устройства на тиски, как специальные мягкие губки или жесткую резину.

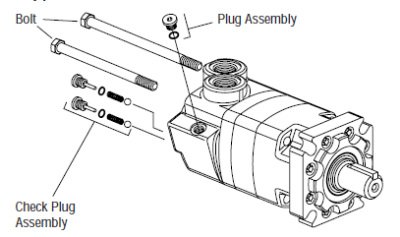

2. Открутите 4 болта корпуса.
3. Приподнимите корпус клапанного узла вверх. Если все делать аккуратно, распределитель и уплотнительный узел остаются внутри корпуса и легко демонтируются.
4. Извлеките распределитель, пружины, уплотнения. Убедитесь в отсутствии поломок.
5. Снимите 88, 6 мм. клапанную пластину и уплотнение.
6. Выньте вал клапанной пластины.

1. Снимите геролерный модуль. Ролики по возможности оставьте в статоре.
2. Снимите два уплотнительных кольца с торцов геролерного блока.
3. Зажмите корпус подшипника гидромотора в тиски, снимите винты, шайбы и присоединительный фланец.
4. Снимите уплотнение вала, резервное кольцо (если используется) и пылезащитное уплотнение фланца гидромотора.
5. Выньте вал и подшипник. Допускаются легкие удары по торцу вала.
6. Выньте торцевое уплотнение вала из отверстия подшипника. Не повредите отверстие подшипника.
Примечание: Отдельные части вала и подшипника в сборе не продаются
отдельно и должен быть заменен блоком.

Сборка гидромотора Char-Lynn

Проверьте все сопрягаемые поверхности. Замятины каких-либо деталей, царапины или заусенцы являются причиной утечки. Очистите все металлические части чистым керосином и продуйте сжатым воздухом. Не протирайте детали тряпкой или бумажным полотенцем, потому что посторонние вещества могут попасть в гидравлическую систему и вызвать повреждения гидромотора.

Проверьте внутренние полости гидромотора на предмет задиров и заусенцев, при необходимости удалить и зачистить острые кромки. Смажьте все уплотнения смазкой SuperDrive.

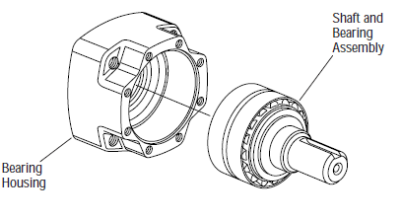

1. Установите выходной вал с подшипником в корпус гидромотора.

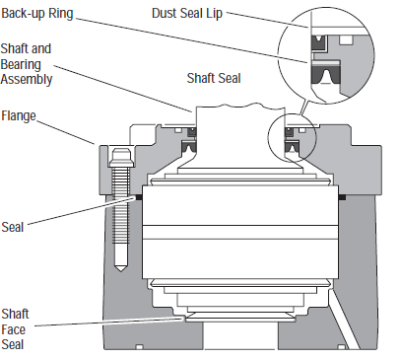

2. Установите уплотнение в корпус, использую небольшой пресс. Если имеется, установить пылезащитное уплотнение в фиксатор. 3. 3. Металлическая часть уплотнения должна находиться со стороны фланца гидромотора, как показано на рисунке. Если нет пресса, допускается использование пластиков или резинового молотка.

3. Установите резиновое кольцо в пазы торца, намажьте смазкой.

4. Смажьте резьбу 8 болтов смазкой. Установите болты в корпус и предварительно подтяните. Установите корпус подшипника в тиски и окончательно затяните болты с моментом 34 Нм. Проверьте вращение вала.

5. Установите корпус геролерной группы, ролики и ротор, как показано на рисунке.

6. Установите вал распределителя, крышку и сам распределитель, как показано на рисунке. Внимание- направление вращения вала гидромотора зависит от положения распределителя относительно ротора геролера.

7. Установите уплотнения тарелки распределителя на смазку, по направлению к геролерной группе. Сливные отверстия в тарелке должны совпадать со сливными отверстиями геролерной группы.

8. Очистите корпус распределительной камеры от загрязнения и установите пружины в дно корпуса и уплотнительное резиновое кольцо.

9. Смажьте внутреннюю и наружную поверхности уплотнения тарелки и осторожно поставьте тарелку на штифты корпуса

10. Совместите отверстия корпуса клапанной камеры и затяните 4 болта с усилием 35 Нм.

Внимание- При неправильной установке торцевых уплотнения гидромотор не будет работать. Не деформируйте рабочие кромки уплотнений. Любое повреждение уплотнений будет отрицательным образом влиять на работу гидромотора.Совместите отверстия корпуса клапанной камеры и затяните 4 болта с усилием 35 Нм.
